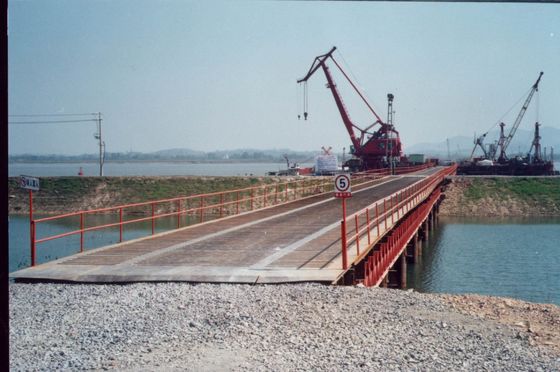

Tragbare Stahl-Bailey-Brückenlösungen
Vielseitige ein- und zweispurige tragbare Stahlbrücken, ausgelegt für Fahrbahnbreiten von drei bis sieben Metern. Diese modularen Brückensysteme bieten außergewöhnliche Flexibilität, Langlebigkeit und schnelle Einsatzmöglichkeiten für verschiedene Anwendungen.
Hauptmerkmale
Mehrere Spannkonfigurationen
Hohe Tragfähigkeit
Leichte modulare Komponenten
Schnelle Montage und Demontage
Starke Umweltanpassungsfähigkeit
Einfache Bedienung mit Werkzeug und Personal
Oberflächenschutzoptionen
Erhältlich mit Schutzlackierung oder feuerverzinkter Oberfläche für verbesserte Haltbarkeit und Korrosionsbeständigkeit.
Technische Spezifikationen
| Konfiguration |
Fahrbahnbreite |
Spannweite |
| Einsspurig |
3,15 m / 4,2 m |
30 Fuß - 200 Fuß |
| Zweispurig |
7,35 m |
30 Fuß - 180 Fuß |
|
Zusätzliche Spezifikationen:Lastkapazität nach Bedarf ausgelegt | Deckoptionen: Stahldeck/Holzdeck | Brückentypen: CB100, CB200
|
Produktvorteile
- Einfaches strukturelles Design für einfache Implementierung
- Bequemer Transport und Handhabung
- Schnelle Auf- und Abbaufähigkeiten
- Außergewöhnliche Schwerlastkapazität
- Überlegene Stabilität und lange Ermüdungslebensdauer
- Flexible Spannweiten- und Ladekapazitätsalternativen
Technische Vorteile
- Hohe Festigkeit und erhebliche Steifigkeit im Vergleich zu Betonbrücken
- Reduzierte Balkenhöhe und Eigengewicht für effizientes Design
- Gleichmäßige Materialqualität und elastische Modul-Eigenschaften
- Fabrikfertigung mit Montage vor Ort zur Reduzierung der Bauzeit
- Ganzjährige Installation, unbeeinflusst von saisonalen Bedingungen
- Industrialisierte Fertigung für gleichbleibende Qualität und einfachen Transport
- Einfache Wartung, Austausch und Recyclingfähigkeit der Materialien
Anwendungsbereich
Geeignet für Balkenbrücken, Bogenbrücken, Rahmenbrücken, Schrägseilbrücken, Hängebrücken und Fußgängerbrücken.
Brückenkonfigurationsoptionen
Erhältlich als temporäre Brücken, Notbrücken und feste Brücken. Das System ermöglicht den Bau von Hängebrücken mit unterschiedlichen Spannweiten unter Verwendung minimaler Komponenten.
Kompakte 200-Panel-Brückenmerkmale
Erhöhte Paneelhöhe von 2,134 m mit abwechselndem Stoßdesign zwischen Verstärkungsstäben und Paneelen. Dieser innovative Ansatz reduziert inelastische Verformungen durch überdimensionierte Stiftlöcher und integriert eine Vorwölbungsmethodik, um die Durchbiegung in der Mitte und vertikale Durchbiegung zu minimieren.
Schraubverbundene Komponenten verwenden Orientierungshülsen-Befestigungsmethoden für verbesserte Verbindunggenauigkeit. Dies erzeugt Schub in den Orientierungshülsen und Zug in den Schrauben, verlängert die Lebensdauer der Schrauben und gewährleistet die Sicherheit der Paneelbrücke. Verbundwindwiderstandsstützen werden an Querträgern/Trägern angeschlossen, um die Gesamtstabilität zu verbessern.
Wettbewerbsvorteile
Hohe Tragfähigkeit
Außergewöhnliche Stabilität
Lange Ermüdungslebensdauer
Leichte Konstruktion
Kostengünstige Lösung
Einfache und schnelle Montage
